Trong các hệ thống HVAC (Heating, Ventilation, and Air Conditioning), AHU (Air Handling Unit) là một thiết bị quan trọng không thể thiếu. Với mục đích chính là điều hòa không khí trong các tòa nhà, nhà máy, hay các cơ sở công nghiệp, AHU giúp duy trì một môi trường thoải mái và an toàn cho người sử dụng. Bài viết này sẽ giúp bạn hiểu rõ hơn về AHU, cấu tạo, nguyên lý hoạt động, cũng như các lợi ích mà thiết bị này mang lại.
AHU Là Gì? Tổng Quan Về Air Handling Unit Hệ Thống Xử Lý Không Khí
Định nghĩa AHU và tầm quan trọng trong hệ thống HVAC
AHU là gì? Là một thiết bị được sử dụng trong các hệ thống HVAC để xử lý và cung cấp không khí. Bộ xử lý không khí này làm nhiệm vụ lọc, làm mát hoặc sưởi ấm, và điều chỉnh độ ẩm của không khí trước khi phân phối vào các không gian trong tòa nhà. Với khả năng xử lý lượng không khí lớn, AHU giúp đảm bảo môi trường trong nhà luôn sạch sẽ và thoải mái.
Sự khác biệt giữa AHU, FCU, và các thiết bị liên quan khác
Mặc dù AHU và FCU (Fan Coil Unit) đều là những thiết bị quan trọng trong hệ thống HVAC, nhưng chúng có sự khác biệt lớn trong chức năng. AHU chủ yếu xử lý không khí trong hệ thống tổng thể của tòa nhà, trong khi FCU chủ yếu làm nhiệm vụ phân phối không khí và điều chỉnh nhiệt độ tại các khu vực riêng biệt.
Ứng dụng phổ biến của AHU trong công nghiệp và thương mại
AHU được sử dụng rộng rãi trong các công trình công nghiệp, trung tâm thương mại, bệnh viện, và các tòa nhà văn phòng. Đây là nơi yêu cầu kiểm soát không khí tốt để duy trì môi trường làm việc lý tưởng, đảm bảo sự thoải mái và sức khỏe cho người sử dụng.
Cấu Tạo Của AHU
Với cấu tạo bao gồm các bộ phận như quạt, lọc khí AHU, và hệ thống trao đổi nhiệt, AHU không chỉ đảm bảo sự thoải mái mà còn góp phần nâng cao hiệu quả năng lượng. Tuy nhiên, để hệ thống hoạt động ổn định và hiệu quả, việc bảo trì thiết bị AHU định kỳ là yếu tố không thể thiếu.
Nguồn https://www.youtube.com/watch?v=wqESXBjVJcg

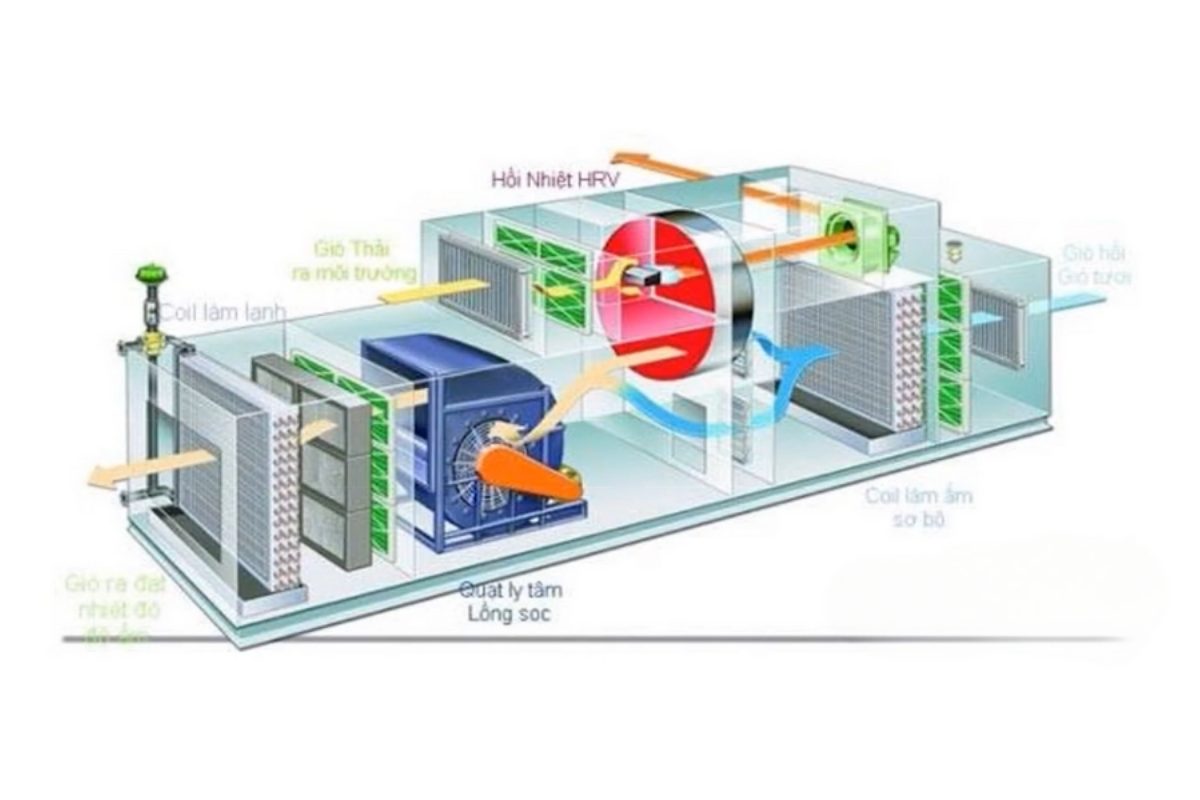

Các thành phần chính của AHU
Một AHU thường bao gồm các bộ phận chính như bộ lọc khí, quạt, cuộn dây làm mát hoặc sưởi, và các bộ phận điều chỉnh độ ẩm. Những bộ phận này phối hợp chặt chẽ để xử lý không khí, đảm bảo không khí đầu ra luôn đạt tiêu chuẩn.
Chức năng của từng bộ phận trong quá trình xử lý không khí
- Bộ lọc khí AHU giúp loại bỏ bụi bẩn và tạp chất trong không khí.
- Cuộn dây làm mát/sưởi điều chỉnh nhiệt độ không khí để đạt mức lý tưởng.
- Quạt đảm nhận vai trò tuần hoàn không khí, giúp phân phối đều không khí đã xử lý tới các khu vực cần thiết.
Sự khác biệt giữa AHU truyền thống và AHU hiện đại
Các AHU hiện đại được trang bị công nghệ tiên tiến như lọc khí AHU hiệu quả hơn, giúp tiết kiệm năng lượng và bảo vệ môi trường tốt hơn. Các dòng AHU mới cũng cải tiến tính năng điều khiển và tự động hóa, giúp quá trình bảo trì thiết bị AHU trở nên dễ dàng hơn.
Phân loại AHU theo môi chất làm lạnh
AHU có thể được phân loại dựa trên loại môi chất làm lạnh được sử dụng để xử lý không khí. Hai loại phổ biến là AHU sử dụng nước (Water AHU) và AHU sử dụng gas (DX AHU).

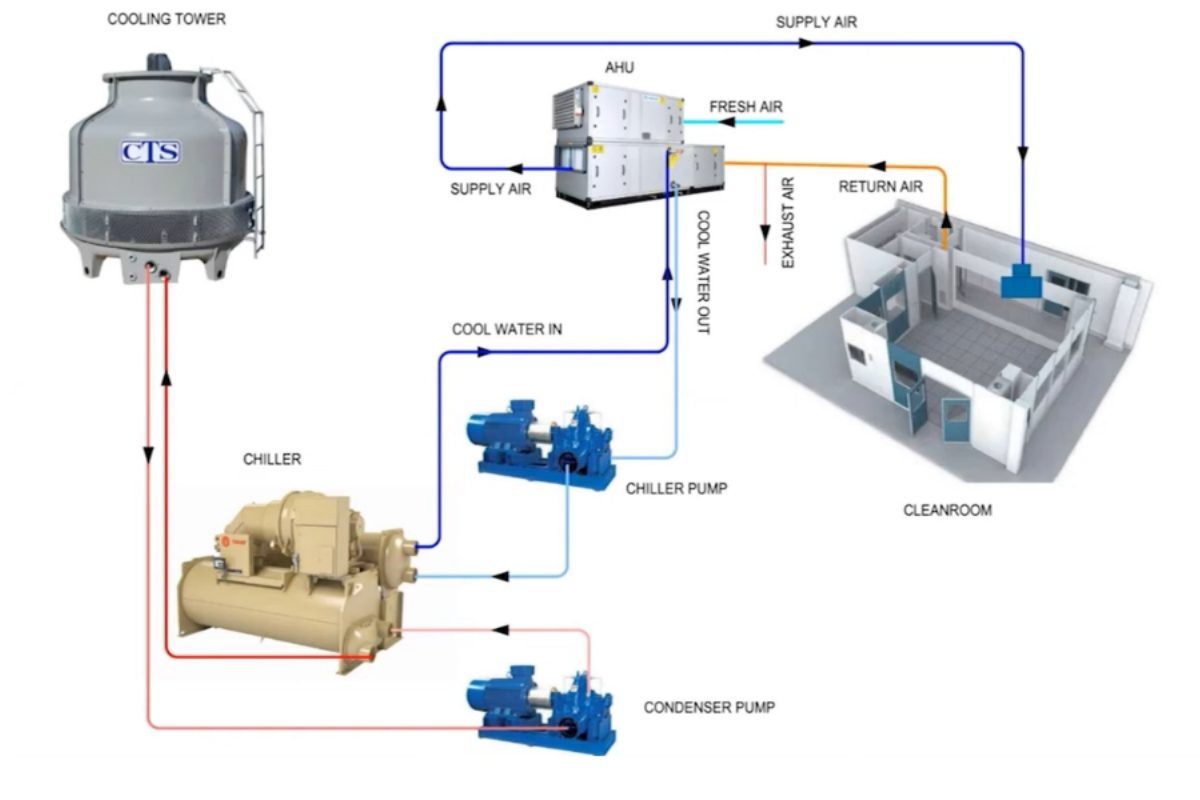

AHU nước
AHU nước (Water AHU) là loại thiết bị xử lý không khí sử dụng nước làm môi chất trao đổi nhiệt. Nước lạnh (từ Chiller) hoặc nước nóng (từ Boiler) được dẫn qua các dàn ống trao đổi nhiệt (Cooling Coil hoặc Heating Coil) bên trong AHU để làm lạnh hoặc gia nhiệt không khí trước khi đưa vào không gian cần điều hòa.

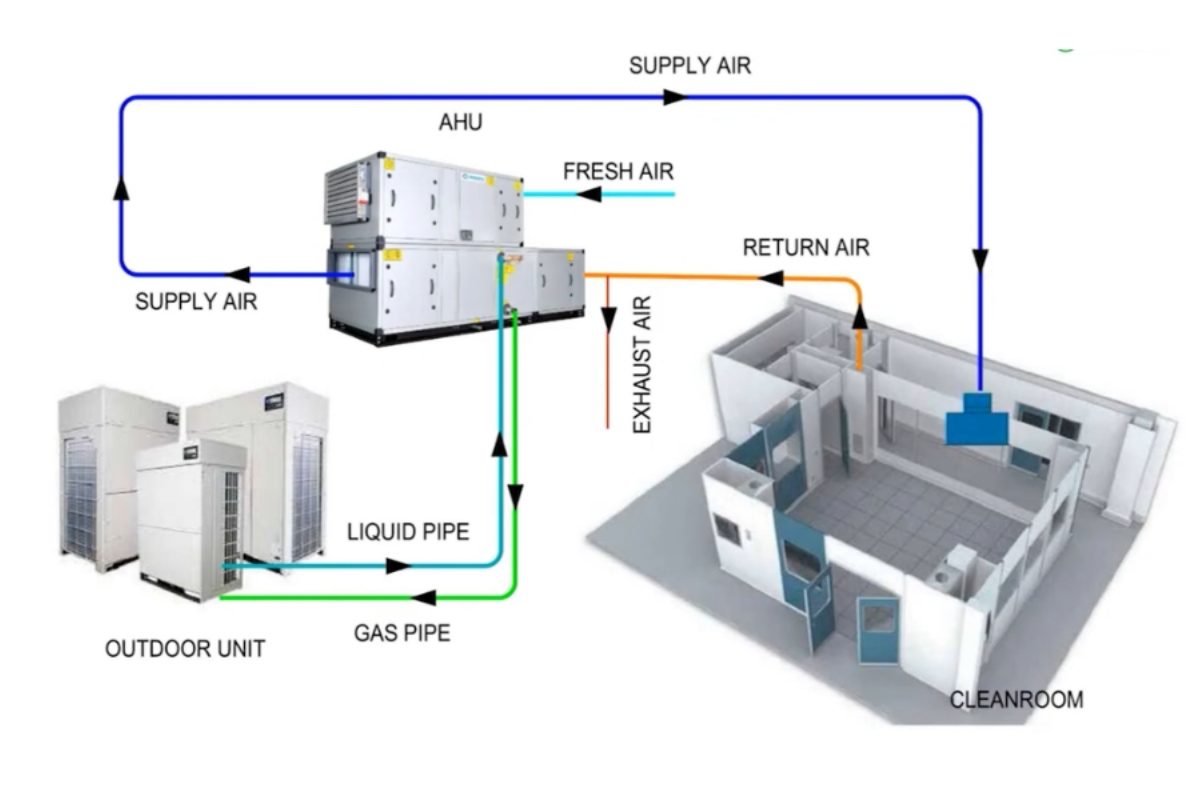

AHU gas
AHU gas (DX AHU – Direct Expansion AHU) là loại thiết bị xử lý không khí sử dụng gas lạnh làm môi chất trao đổi nhiệt. Gas lạnh (như R134a, R410A) được cung cấp trực tiếp từ hệ thống máy nén và đi qua dàn Coil bên trong AHU để làm lạnh không khí.
Nguồn: intech
Nguyên Lý Hoạt Động Của AHU
Quy trình xử lý không khí từ đầu vào đến đầu ra
Quá trình xử lý không khí trong AHU bắt đầu từ việc hút không khí ngoài trời hoặc trong tòa nhà. Sau đó, không khí này sẽ đi qua các bộ lọc để loại bỏ bụi bẩn. Tiếp theo, không khí được làm mát hoặc sưởi ấm, điều chỉnh độ ẩm, và sau đó được phân phối đến các khu vực trong tòa nhà.
Tích hợp AHU trong hệ thống HVAC
AHU là bộ phận trung tâm trong một hệ thống HVAC, giúp đảm bảo việc điều hòa không khí hiệu quả. Khi kết hợp với các thiết bị khác như FCU và chiller, AHU giúp duy trì nhiệt độ và độ ẩm ổn định trong không gian sống và làm việc.
Điều chỉnh nhiệt độ, độ ẩm và chất lượng không khí
Các AHU hiện đại có thể tự động điều chỉnh nhiệt độ và độ ẩm của không khí. Điều này giúp tạo ra môi trường thoải mái cho người sử dụng và đảm bảo rằng không khí luôn đạt mức độ sạch không khí tiêu chuẩn.
Các Loại AHU Phổ Biến Trên Thị Trường
AHU tiêu chuẩn và AHU tùy chỉnh theo yêu cầu
Tùy thuộc vào nhu cầu sử dụng, AHU có thể được lựa chọn dưới dạng tiêu chuẩn hoặc tùy chỉnh. Các loại AHU tùy chỉnh phù hợp với các công trình lớn, có yêu cầu đặc biệt về không khí.
So sánh AHU công nghiệp và thương mại
AHU công nghiệp thường có công suất lớn, thiết kế bền bỉ và phù hợp với các môi trường làm việc khắc nghiệt. Trong khi đó, AHU thương mại nhỏ gọn hơn và phù hợp với các tòa nhà văn phòng hoặc trung tâm mua sắm.
Xu hướng cải tiến công nghệ trong thiết kế AHU
Công nghệ mới như sử dụng bộ lọc khí AHU hiệu quả hơn và các hệ thống bảo trì thiết bị AHU tự động đang ngày càng trở nên phổ biến, giúp tiết kiệm năng lượng và giảm chi phí vận hành.
Lợi Ích Khi Sử Dụng AHU
Nâng cao hiệu suất năng lượng trong hệ thống HVAC
Sử dụng Air Handling Unit (AHU) là một giải pháp quan trọng để tăng cường hiệu suất năng lượng cho hệ thống HVAC. AHU hoạt động bằng cách kiểm soát lưu lượng và chất lượng không khí một cách tối ưu, giúp giảm tải cho các thiết bị làm lạnh hoặc sưởi ấm. Điều này không chỉ giảm thiểu tiêu thụ điện năng mà còn làm giảm khí thải carbon, góp phần bảo vệ môi trường.
Hơn nữa, các AHU hiện đại tích hợp công nghệ biến tần (VFD) và cảm biến thông minh, tự động điều chỉnh tốc độ quạt và công suất theo nhu cầu thực tế, giúp hệ thống đạt hiệu quả tối đa mà không lãng phí năng lượng.
Cải thiện chất lượng không khí trong nhà (IAQ)
Chất lượng không khí trong nhà (Indoor Air Quality – IAQ) có ảnh hưởng trực tiếp đến sức khỏe và sự thoải mái của con người, đặc biệt trong môi trường khép kín như văn phòng, trường học, bệnh viện hoặc trung tâm thương mại. AHU đóng vai trò quan trọng trong việc kiểm soát IAQ nhờ khả năng:
- Lọc bỏ bụi bẩn và vi khuẩn qua các cấp lọc từ thô đến HEPA.
- Điều chỉnh độ ẩm để ngăn ngừa sự phát triển của vi sinh vật có hại.
- Cung cấp lượng không khí tươi cần thiết để duy trì oxy và giảm nồng độ khí độc hại như CO2.
Kết quả là không gian trở nên trong lành hơn, cải thiện năng suất lao động và giảm thiểu nguy cơ các bệnh liên quan đến hô hấp hoặc dị ứng.
Giảm chi phí bảo trì và vận hành
Nhờ ứng dụng các công nghệ hiện đại trong thiết kế và sản xuất, AHU không chỉ giúp giảm chi phí vận hành mà còn kéo dài tuổi thọ của hệ thống HVAC. Các điểm nổi bật bao gồm:
- Tích hợp hệ thống tự chẩn đoán lỗi: Phát hiện và cảnh báo sớm các vấn đề, giảm thời gian ngừng hoạt động và chi phí sửa chữa lớn.
- Vật liệu bền bỉ: Sử dụng vỏ cách nhiệt và các bộ phận chống ăn mòn, giúp AHU hoạt động bền bỉ trong thời gian dài.
- Bảo dưỡng dễ dàng: Các module được thiết kế để tháo lắp nhanh chóng, giúp tiết kiệm thời gian và công sức khi vệ sinh hoặc thay thế linh kiện.
Sự tối ưu hóa này không chỉ tiết kiệm chi phí trực tiếp mà còn đảm bảo hệ thống HVAC vận hành ổn định, nâng cao hiệu quả tổng thể trong dài hạn.
Cách Lựa Chọn AHU Phù Hợp
Tiêu chí lựa chọn AHU dựa trên nhu cầu sử dụng
Khi chọn AHU, cần phải căn cứ vào diện tích sử dụng, số lượng người, và các yêu cầu về nhiệt độ, độ ẩm. Việc chọn lựa chính xác sẽ giúp tối ưu hiệu suất hoạt động của hệ thống.
Tham khảo thông số kỹ thuật quan trọng
Các thông số như công suất quạt, khả năng lọc, và khả năng làm mát là những yếu tố quan trọng cần xem xét khi chọn AHU.

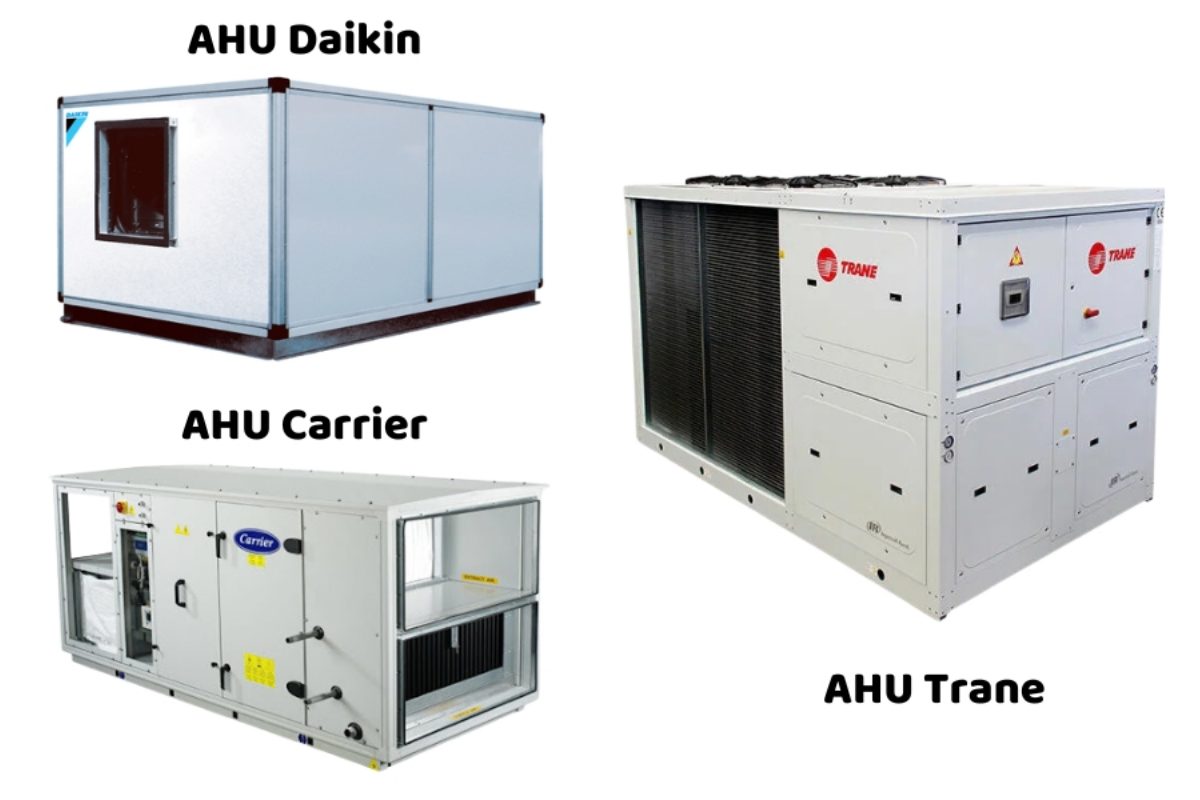

Các hãng sản xuất AHU uy tín trên thị trường
Một số hãng sản xuất AHU uy tín hiện nay bao gồm Daikin, Trane và Carrier, cung cấp các giải pháp chất lượng cao cho hệ thống HVAC.
Những Lưu Ý Khi Vận Hành Và Bảo Trì AHU
Lịch trình bảo trì định kỳ
Bảo trì thiết bị AHU định kỳ là yếu tố quan trọng giúp tăng tuổi thọ của thiết bị và duy trì hiệu suất tối ưu.
Các vấn đề thường gặp và cách khắc phục
Một số vấn đề thường gặp khi vận hành AHU là tắc nghẽn bộ lọc, quạt hoạt động không ổn định, hoặc sự cố về điện. Việc bảo trì đúng cách sẽ giúp giảm thiểu các vấn đề này.
Tác động của bảo trì đến tuổi thọ và hiệu suất của AHU
Bảo trì đúng cách giúp duy trì hiệu suất hoạt động của AHU và kéo dài tuổi thọ của thiết bị, giảm thiểu chi phí sửa chữa và thay thế.
Kết Luận
AHU là một phần không thể thiếu trong các hệ thống HVAC, giúp đảm bảo không khí trong tòa nhà luôn trong điều kiện tối ưu về nhiệt độ, độ ẩm và độ sạch. Việc hiểu rõ về AHU, cách thức hoạt động, và các lợi ích của nó sẽ giúp bạn đưa ra quyết định lựa chọn thiết bị phù hợp cho công trình của mình. Đừng quên bảo trì thiết bị AHU thường xuyên tại Khởi Minh để đảm bảo hiệu suất và kéo dài tuổi thọ của hệ thống!
