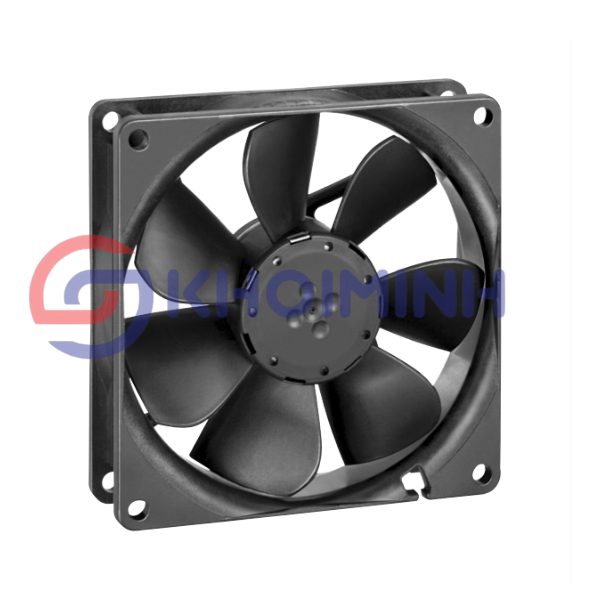

QUẠT COMPACT EBMPAPST 3412 NGMV

Đặc điểm nổi bật:

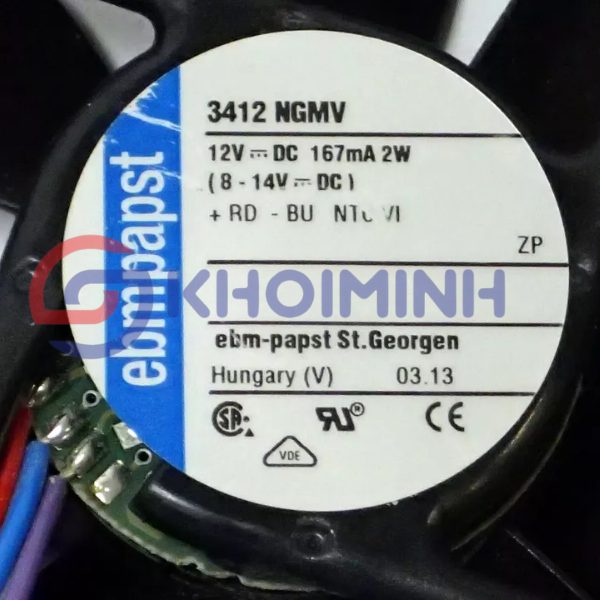

Model: 3412 NGMV
Kích thước: 92 x 92 x 25 mm (kích thước tiêu chuẩn, dễ dàng tích hợp)
Điện áp hoạt động: 12 VDC
Lưu lượng khí: 72 m³/h
Hoạt động siêu êm: Độ ồn chỉ 28 dB(A), lý tưởng cho môi trường yên tĩnh.
Tuổi thọ vượt trội: Lên đến 75,000 giờ hoạt động (L10 ở 40°C), đảm bảo độ bền tối đa.
Tính năng cảnh báo (Alarm Signal): Tùy chọn tín hiệu cảnh báo giúp giám sát tình trạng quạt.
Bảo vệ toàn diện: Chống cắm ngược cực và kẹt rô-to.

Dữ liệu định mức (Nominal data)

Kiểu (Type): 3412 NGMV
Điện áp định mức (Nominal voltage): 12 VDC
Phạm vi điện áp định mức (Nominal voltage range): 8 .. 14 VDC
Tốc độ (Speed) (rpm): 2300 min⁻¹
Công suất tiêu thụ (Power consumption): 2.0 W
Nhiệt độ môi trường tối thiểu (Min. ambient temperature): -20 °C
Nhiệt độ môi trường tối đa (Max. ambient temperature): 70 °C
Lưu lượng khí (Air flow): 72 m³/h
Mức công suất âm thanh (Sound power level): 4.3 B
Mức áp suất âm thanh (Sound pressure level): 28 dB(A)

Ghi chú: ml = Tải tối đa; me = Hiệu suất tối đa; fa = Không khí tự do; cs = Thông số kỹ thuật của khách hàng; ce = Thiết bị của khách hàng. Có thể thay đổi.

Mô tả kỹ thuật (Technical description)

Vật liệu vỏ (Housing material): Nhựa PBT gia cố sợi thủy tinh
Vật liệu cánh quạt (Impeller material): Nhựa PA gia cố sợi thủy tinh
Trọng lượng (Weight): 0.100 kg

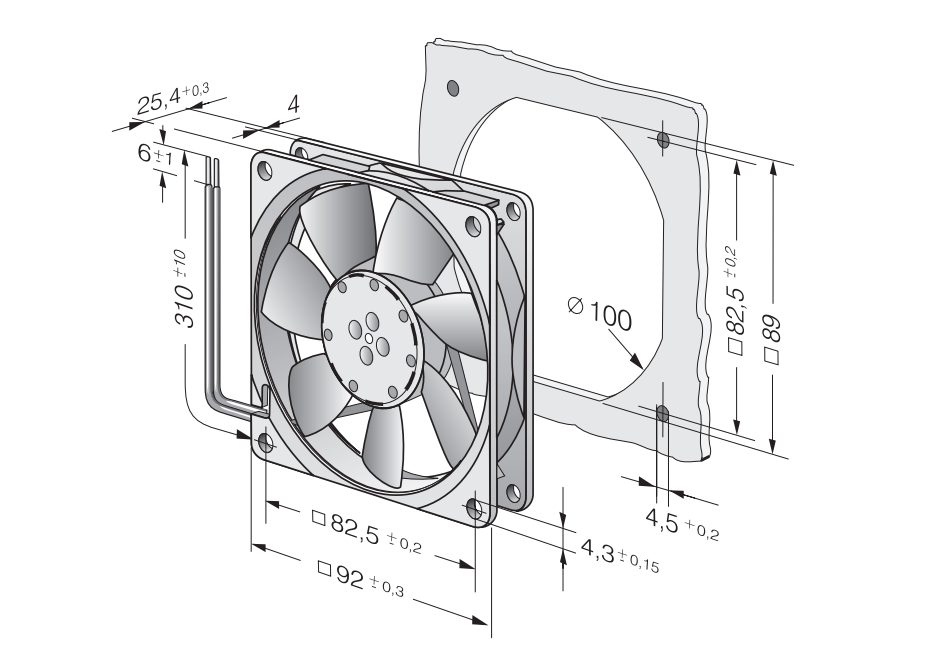

Kích thước (Dimensions): 92 x 92 x 25 mm
Hướng luồng khí (Airflow direction): Khí thoát ra qua thanh chống
Chiều quay (Direction of rotation): Ngược chiều kim đồng hồ, nhìn về rô-to
Vòng bi (Storage): Ổ trượt Sintec
Tuổi thọ L10 ở 40 °C (Service life L10 at 40 °C): 75000 h
Tuổi thọ L10 ở nhiệt độ tối đa (Service life L10 at maximum temperature): 42500 h
Cáp (Cable): Dây dẫn AWG 24, TR 64, đã tuốt và mạ thiếc.
Bảo vệ động cơ (Motor protection): Bảo vệ chống phân cực ngược và rô-to bị chặn.
Phê duyệt (Approval): VDE, CSA, UL
Tùy chọn (Option): Tín hiệu cảnh báo (Alarm signal)
