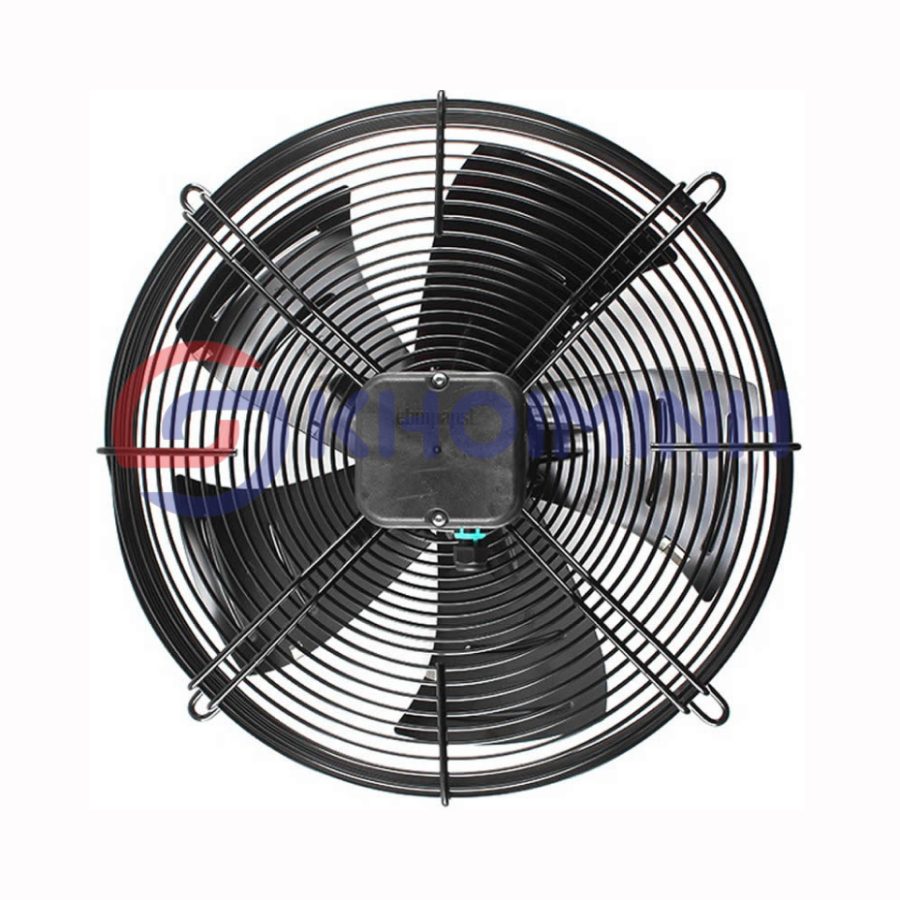

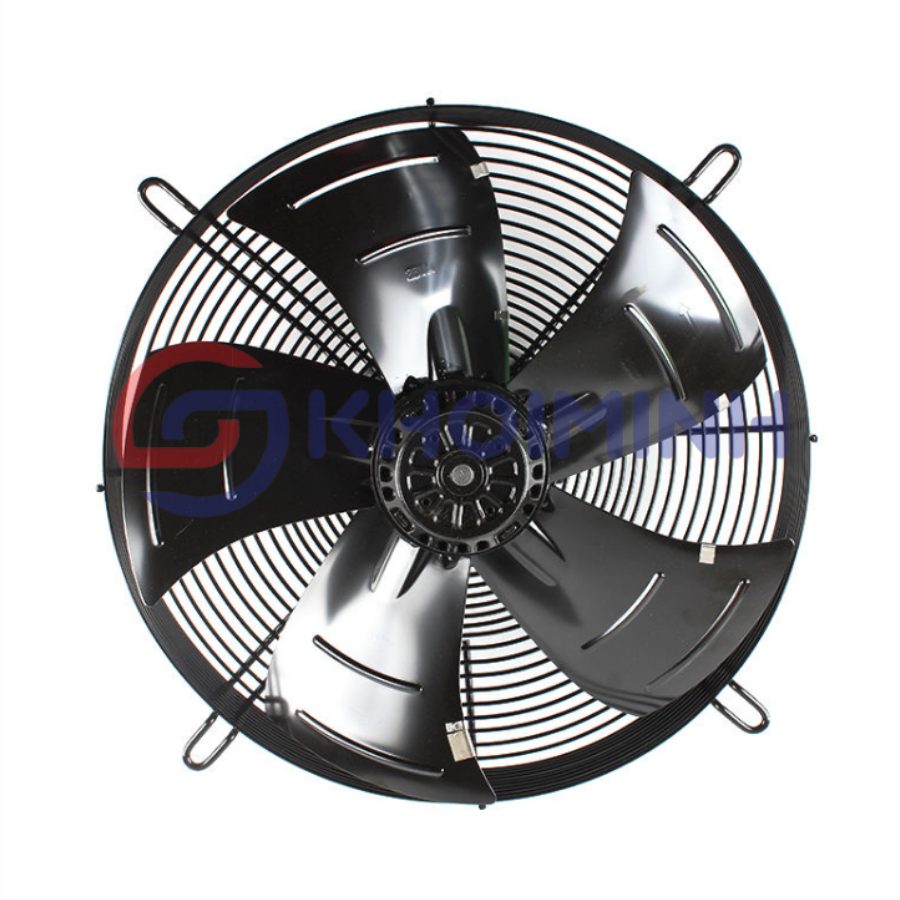

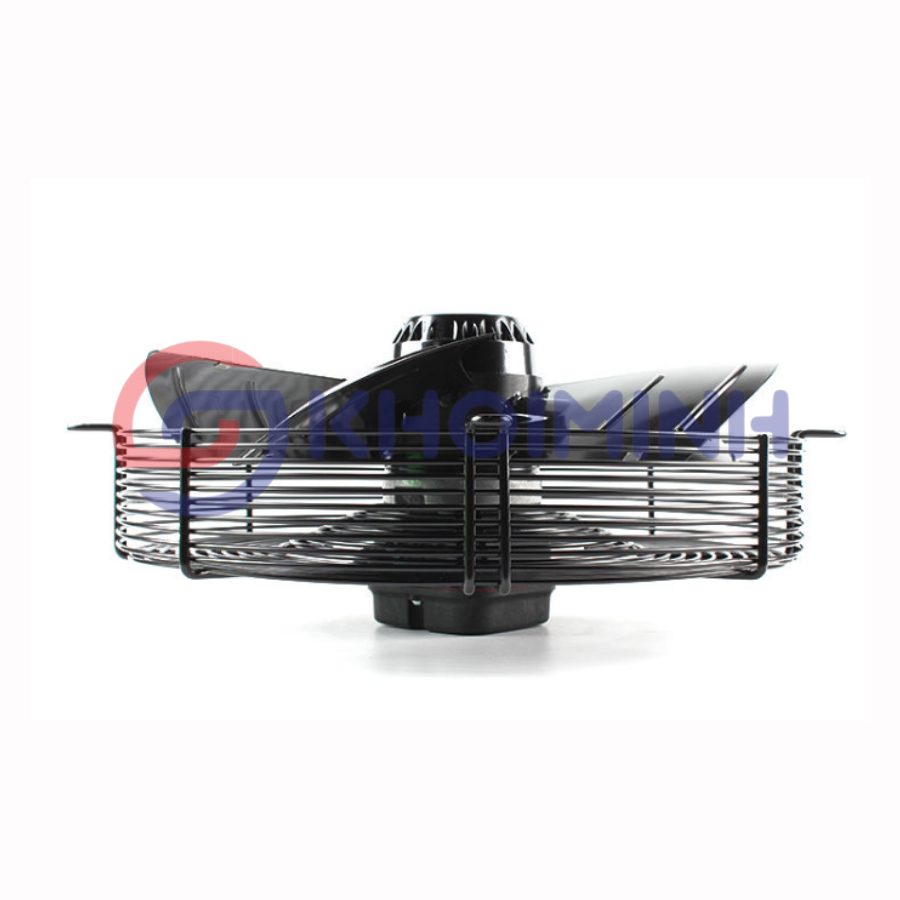

QUẠT HƯỚNG TRỤC EBMPAPST S4E400-AP02-44

1. Dữ liệu định mức (Nominal data)

Loại S4E400-AP02-44

Động cơ M4E074-EI

Pha 1~ 1~

Điện áp định mức VAC 230 230

Tần số Hz 50 60

Phương pháp thu thập dữ liệu fa fa

Tiêu chuẩn phê duyệt CE CE

Tốc độ (vòng/phút) min⁻¹ 1430 1700

Công suất tiêu thụ W 160 240

Dòng điện tiêu thụ A 0.73 1.06

Tụ điện µF 6 6

Điện áp tụ điện VDB 400 400

Tiêu chuẩn tụ điện S0 (CE) S0 (CE)

Áp suất ngược tối đa Pa 110 75

Áp suất ngược tối đa in. wg 0.44 0.3

Nhiệt độ môi trường tối thiểu °C -25 -25

Nhiệt độ môi trường tối đa °C 60 60

Dòng điện khởi động A 2.0 1.9

Chú thích:
ml = Tải tối đa · me = Hiệu suất tối đa · fa = Chạy tự do trong không khí · cs = Thông số khách hàng · ce = Thiết bị khách hàng
Có thể thay đổi

2. Mô tả kỹ thuật (Technical description)


Trọng lượng	6.1 kg
Kích thước	400 mm
Kích thước động cơ	74
Bề mặt rô-to	Được sơn màu đen
Vật liệu cánh quạt	Thép tấm, sơn màu đen
Vật liệu lưới bảo vệ	Thép, được phốt phát hóa và phủ nhựa đen
Số cánh	5
Hướng luồng khí	V
Chiều quay	Ngược chiều kim đồng hồ, nhìn về phía rô-to
Cấp bảo vệ	IP44; tùy thuộc vào lắp đặt và vị trí theo tiêu chuẩn EN 60034-5
Cấp cách điện	“F”
Cấp bảo vệ độ ẩm (F) / Môi trường (H)	H1
Nhiệt độ môi trường tối đa cho phép của động cơ (vận chuyển/lưu kho)	+ 80 °C
Nhiệt độ môi trường tối thiểu cho phép của động cơ (vận chuyển/lưu kho)	– 40 °C
Vị trí lắp đặt	Trục nằm ngang hoặc rô-to ở dưới; rô-to ở trên theo yêu cầu
Lỗ thoát nước ngưng tụ	Phía rô-to
Chế độ vận hành	S1
Vòng bi động cơ	Vòng bi cầu (Ball bearing)
Dòng điện tiếp xúc theo tiêu chuẩn IEC 60990 (mạch đo Hình 4, hệ thống TN)	< 0.75 mA
Kết nối điện	Hộp đấu dây; Tụ điện được tích hợp và kết nối
Bảo vệ động cơ	Bộ bảo vệ quá tải nhiệt (TOP) được đấu dây bên trong
Với cáp	Linh hoạt (Variable)
Lớp bảo vệ	I (với kết nối tiếp địa bảo vệ bởi khách hàng)
Tụ điện động cơ theo EN 60252-1 trong lớp bảo vệ an toàn	S0
Tuân thủ các tiêu chuẩn	EN 60335-1; CE
